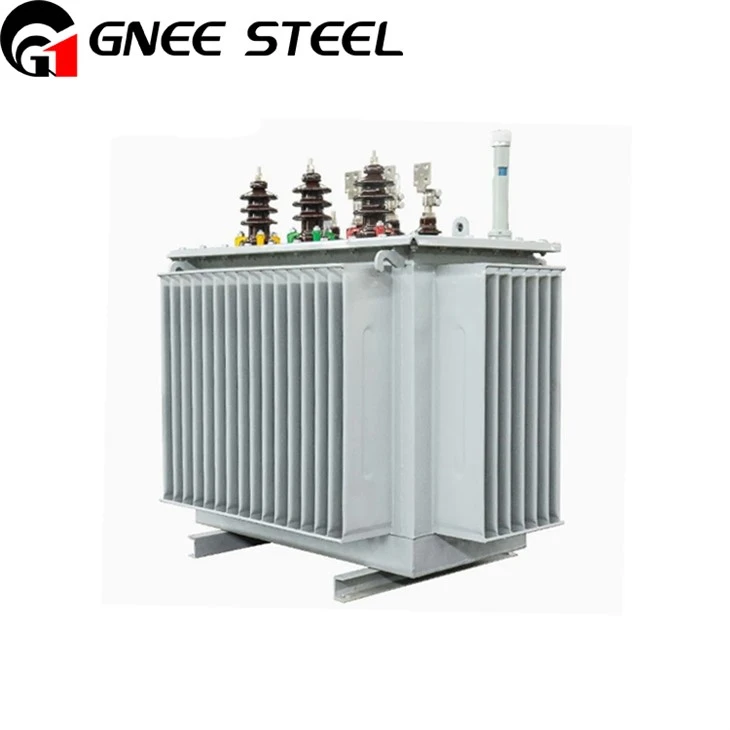

60 Hz Çift Sargı Transformatörü
Açıklama
Teknik parametreler
Ürün Giriş
The double secondary transformer can step up or step down voltage based on the turns ratio of the two windings. Suitable for various applications, including industrial machinery, commercial buildings, and electrical appliances, this double winding transformer offers stable performance, reliable operation, and long - term durability. Its robust construction protects against environmental factors, ensuring consistent power delivery in different working Koşullar .
Yağ daldırılmış tip transformatörler hakkında daha fazla bilgi istiyorsanız, ekibimizle iletişime geçin.sales@gneesteels.com .
Ürün videosu
GNEE Tedarik
Sh 15- m Mühürlü Amorf Alaşım Güç Transformatörü
LSO sertifikalı Özelleştirme mevcut 2- yıl garanti % 100 QC geçti
Üstün çekirdek malzeme
Yüksek dirençli amorf alaşımdan yapılmıştır (Fe, CO, NI, SI, B, C)
Ultra düşük mıknatıslama gücü için ince çekirdek (0.027mm)
3-6 x daha yüksek direnç ve 5x silikon çeliğinden daha sert
Yüksek performans
Nominal Voltaj: 6kV -35 Kvrated
Kapasite: 30kva -2500 KVA
Yükselme Kaybı: 33W -900 W
Yük kaybı: 600w -21200 wno-yük
Akım:%1.5 -0.2%-boşta bile enerji tasarrufu!
Yağ dolu mühürlü tasarım
Gelişmiş dayanıklılık ve güvenilirlik
Kırsal, endüstriyel ve ızgara modernizasyon projeleri için mükemmel
Daha fazla bilgi edinmek veya bir teklif istemek için bizimle iletişime geçin!
Teknik özellikler
| Tip | Nominal kapasite | Yüksüz | Yüksüz akım | Yük kaybı 75 derece (w) | Kısa devre empedans |
Gürültü seviyesi | |
| (KVA) | (W) | (%) | (Y) | (D) | (%) | (DB) | |
| S(B)H15-50/10 | 50 | 43 | 1.3 | 870 | 910 | 4 | 50 |
| S(B)H15-100/10 | 100 | 75 | 1 | 1500 | 1580 | 4 | 52 |
| S(B)H15-160/10 | 160 | 100 | 0.7 | 2200 | 2310 | 4 | 54 |
| S(B)H15-200/10 | 200 | 120 | 0.7 | 2600 | 2730 | 4 | 56 |
| S(B)H15-250/10 | 250 | 140 | 0.7 | 3050 | 3200 | 4 | 56 |
| S(B)H15-315/10 | 315 | 170 | 0.5 | 3650 | 3830 | 4 | 58 |
| S(B)H15-400/10 | 400 | 200 | 0.5 | 4300 | 4520 | 4 | 58 |
| S(B)H15-500/10 | 500 | 240 | 0.5 | 5150 | 5410 | 4 | 60 |
| S(B)H15-630/10 | 630 | 320 | 0.3 | 6200 | 6200 | 4.5 | 60 |
| S(B)H15-800/10 | 800 | 380 | 0.3 | 7500 | 7500 | 4.5 | 62 |
| S(B)H15-1000/10 | 1000 | 450 | 0.3 | 10300 | 10300 | 4.5 | 62 |
| S(B)H15-1250/10 | 1250 | 530 | 0.3 | 12000 | 12000 | 4.5 | 65 |
| S(B)H15-1600/10 | 1600 | 630 | 0.2 | 14500 | 14500 | 4.5 | 65 |
| S(B)H15-2000/10 | 2000 | 750 | 0.2 | 17400 | 17400 | 5 | 65 |
| S(B)H15-2500/10 | 2500 | 900 | 0.2 | 20200 | 20200 | 5 | 67 |
Ürün yapısı
60Hz çift sarma transformatörü nasıl çalışır (basit açıklama)
60Hz çift sarma transformatörü, metal bir çekirdek üzerinde 60Hz AC gücü için tasarlanmış iki bobin ("sargılar") vardır (ABD gibi bazı ülkelerde yaygın) . İşte böyle çalışır:
Birincil sarma
Giriş gücüne bağlı (e . g ., duvardan 120V) .
60Hz AC içinden geçtiğinde, birManyetik Alanı Değiştirmeçekirdekte (saha saniyede 60 kez döner) .
Manyetik çekirdek
Çift sarma transformatörünün çekirdeği, iki sargı arasında değişen manyetik alanı yürüten demirden (genellikle silikon çelik) yapılmıştır .
Bu alan, birincil ve ikincil sargıları bağlar (elektriksel olarak izole edilirler) .
İkincil sarma
Değişen manyetik alan, bu sargıda yeni bir 60Hz AC voltajına neden olur .
Voltaj değişikliği bobin dönüşlerine bağlıdır:
İkincil varsaDaha Fazla DönüşBirincilden daha: Çift ikincil transformatöradım atmakvoltaj (e . g ., 120V → 240V) .
Daha az dönüşse: Çift ikincil transformatörAşağı Çıkarvoltaj (e . g ., 120V → 12V) .
Sertifikalar
SSS
S: Çift sargı transformatörü nedir?
A: Çift sarma transformatörü, iki ayrı bobin (sargılar) olan bir transformatör türüdür: birincil sarma (giriş voltajı almak için) ve bir ikincil sarma ({0}} ., birincil ve ikincil devreler elektrikli izole edilmiş . .}} Birincil ve ikincil devreler elektrikli izole edilmiş {{1}) tutulurken kullanılırlar .}
S: Tek sarma ve çift sarma transformatörleri arasındaki fark nedir?
A: Tek sarma transformatörü (Autotransformer)
Hem birincil hem de ikincil, elektrik bağlantılarını paylaşma (izolasyon yok, sızıntı riski yok) .
Basit ve ucuz, küçük voltaj değişiklikleri için uygun (e . g ., ev voltaj regülatörleri) .
Çift sarma transformatörü
Elektriksel olarak izole edilmiş iki ayrı sargıya sahiptir (manyetik alan yoluyla aktarılan enerji) .
Daha güvenli ve daha güvenilir olan büyük voltaj adımlarını işler (E . g ., telefon şarj cihazları, elektrik şebekeleri) .
S: İki sarma transformatörünün çalışma prensibi nedir?
C: İki rüzgârlı transformatörler elektromanyetik indüksiyonla çalışır:
Bir çekirdekte iki bobin:
Birincil bobin AC Power'a bağlanır .
İkincil bobin, . cihazlarına bağlanır
Bobinler birlikte kablolanmaz (izole) .
AC'den manyetik alan:
Birincildeki AC, . çekirdeğinde değişen bir manyetik alan oluşturur
İkincil olarak indüklenen voltaj:
Değişen alan ikincil bobin içinde "iter", AC voltajı .
İkincil=daha yüksek voltajda (adım at) daha fazla dönüş; Daha az dönüş=daha düşük voltaj (adım aşağı) .
Ek olarak, GNEE, 30 kVA ila 2500 kVA arasında değişen kapasitelere sahip yağ serin transformatörler sunar . Daha fazla ayrıntı gerekirse, ekibimiz şu adresten ulaşılabilir.sales@gneesteels.comKişiselleştirilmiş destek sağlamak için .
Popüler Etiketler: 60 Hz Çift Sargı Transformatörü, Çin 60 Hz Çift Sargı Transformatör Üreticileri, Tedarikçiler, Fabrika, 1000 kVA yağ dolu transformatör, 20kV Hermetik olarak mühürlü yağ dolu transformatör, 20kV yağ daldırılmış akım transformatörü, 20kV yağ daldırılmış hermetik olarak kapalı tip transformatör, Hermetik olarak mühürlü yağ dolu transformatör, Yağ daldırılmış transformatör
