100kVA Trifaze Yağlı Tip Topraklama Trafosu
Oct 28, 2025
Mesaj bırakın
100kVA Trifaze Yağlı Tip Topraklama Trafosugiriiş
100 KVA 11KV transformatörün nominal gücü 100 KVA'dır. Bu, 11KV'dan 0,38KV'a kadar bir Düşürme-transformatörüdür, birincil voltaj 11KV, ikincil voltaj ise 0,38KV'dir. Transformatör, primer tarafta ±2*%2,5 yüksüz kademe değiştirici ile donatılmıştır. 100 KVA Dağıtım Transformatörümüz ileri teknoloji ile tasarlanmış olup, güvenilir kalite ve uzun çalışma süresi sağlayan yüksek kaliteli malzeme ve bileşenleri benimsemiştir.
100 KVA yağlı-daldırma transformatör Teknik Şartnamesi
100 KVA trafo yük kapasitesi ve özellikleri.
|
Modeli |
S11-100 KVA-11/0.38KV |
|
Tip |
Yağlı Dağıtım Trafosu |
|
Standart |
IEC60076 |
|
Nominal Güç |
100KVA |
|
Sıklık |
60Hz |
|
Faz |
Üç |
|
Soğutma Tipi |
ONAN |
|
Birincil Gerilim |
11KV |
|
İkincil Gerilim |
0,38KV |
|
Sargı Malzemesi |
Bakır |
|
Vektör Grubu |
Dyn11 |
|
Empedans |
4% |
|
Değiştiriciye dokunun |
NLTC |
|
Kılavuz Çekme Aralığı |
±2*2.5% |
|
Yük Kaybı Yok |
0,5 kW |
|
Yük Kaybında |
1,5 kW |
|
Aksesuarlar |
Standart Yapılandırma |
|
Notlar |
N/A |
Güç sistemlerinde transformatörlerin rolü nedir?
1. Güç sistemindeki transformatörün ana işlevi, gücün iletimini kolaylaştıracak şekilde voltajı değiştirmektir.
2. Gerilimin arttırılması hat kaybını azaltabilir, güç aktarımının ekonomisini iyileştirebilir ve uzun-mesafeli güç aktarımı amacına ulaşabilir.
3. Voltajı azaltın ve yüksek voltajı kullanıcıların ihtiyaçlarını karşılamak için ihtiyaç duyduğu voltaja dönüştürün.
100 kva transformatörü nasıl seçerim?
Bir transformatör seçtiğinizde düşünmeniz gereken ilk şey, bu transformatörlerle ne yapacağınızdır.. 100 kVA nispeten küçük bir boyuttur, 100kva direğe monteli transformatörler için banliyö alanlarında, çiftlik evlerinde, çiftliklerde ve benzer şekilde başka yerlerde yaygın olarak kullanılırlar. Ve 100 kVA ped-montajlı transformatörler daha yaygın olarak yerleşim alanları, şehrin dışındaki alanlar, parklar, ticari alanlar, okullar, hastaneler vb. yerlerde kullanılmaktadır. Ayrıca, belirli transformatörleri müşterilerin ihtiyaçlarına göre de özelleştirebiliriz. Transformatörlerin fiyatı da müşterilerin ihtiyaçlarına göre belirlenecek.
Şirket Profili
GNEE TRANSFORMER güçlü üretim kapasitesine ve etkin bir pazarlama ekibine sahiptir.
Transformatör ürünlerimiz arasında 500kV, 400kV, 330kV, 220kV ve 110kV ultra-yüksek gerilim transformatörleri, 35kV ve altı çeşitli kuru-tip transformatörler/yağlı transformatörler/amorf alaşımlı transformatörler, yeni enerji transformatörleri ve prefabrik trafo merkezleri yer almaktadır.
İhracat serileri: tek-fazlı transformatör, üç-fazlı transformatör, silindirik transformatör, izolasyon transformatörü, kontrol transformatörü, voltaj regülatörü ve diğer ürünler ve topraklama transformatörleri, ark söndürme bobinleri, Bitcoin transformatörleri, prefabrik kabinler, reaktörler, elektrikli fırın transformatörleri, redresör transformatörleri, madencilik transformatörleri, deniz transformatörleri vb. gibi özel transformatörlerin çeşitli özellikleri.
GNEE TRANSFORMER, ISO9001, ISO14001, ISO45001, SA8000 sistem sertifikasını başarıyla geçti. Aynı zamanda, 10kV ve 35KV seviye dağıtım transformatörleri ve kutu tipi trafo merkezleri, Uluslararası Elektroteknik Komisyonu IEC sertifikası, ABD UL sertifikası, Alman TUV sertifikası, AB CE sertifikası, Hollanda KEMA sertifikası ve GOST sertifikasına sahiptir. Ürün satışlarımız, Amerika Birleşik Devletleri, Avrupa, Kanada, Meksika vb. gibi 72 ülke ve bölgeyi içeren küresel pazarı kapsamaktadır.

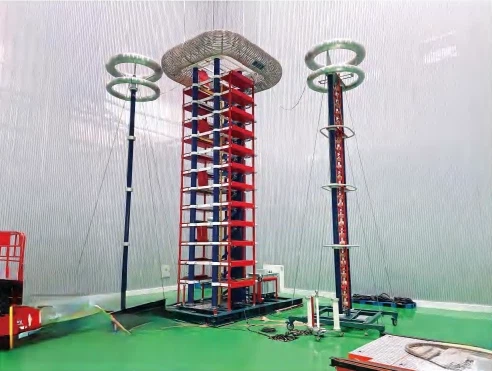

trafo Atölye ekipmanı ekranı
GNEE'den transformatör türleri
Trafo Siparişi spesifikasyonunu alın
GNEE TrafoSipariş spesifikasyonu
|
Firmamızın ürünlerini seçerken size daha iyi hizmet verebilmek için lütfen aşağıdaki verileri sağlayın. |
||
|
talep sahibi |
||
|
Talep eden: |
Telefon yöntemleri: |
Faks: |
|
Proje teknik lideri: |
Telefon yöntemleri: |
Posta kutusu: |
|
Trafo tipi seçimi |
||
|
□Kuru transformatör {□SC(B) Epoksi reçine □SC(B)-Kapsüllenmemiş} □Amerikan Kutusu(ZGS) {□Terminal türü(-Z-) □Zil ağı türü(-H-)} □Avrupa Kutu değişimi(YBM){□ Kuru değişim □Yağ değişimi} |
□ Yağ-batırılmış transformatör{□ Tamamen yalıtılmış(-M-) □Yağ-yatak yastığı} □Amorf alaşımlı transformatör{□Kuru amorf □ Yağ amorf} □ Özel transformatör{Doğrultucu, Fırın, Maden vb.} |
|
Trafo temel veri seçimi
|
Kullanıldığı ülke: |
|
|
Faz numarası: |
□Üç-fazlı(S konvansiyonel) □ Tek fazlı □Diğer() |
|
Sıklık: |
□50Hz(geleneksel) □60Hz □ Diğer() |
|
Trafo yağı: |
□#25(geleneksel) □#45(minimum sıcaklık -25 derecenin altında) |
|
Nominal kapasite: |
□( )kVA Kullanım koşulları □Dış mekan tipi □İç mekan tipi |
|
Yükseklik: |
□1000 m'den az (geleneksel) □1000-2000 m □3000 m'den fazla |
|
Anma gerilimi (Yüksek gerilim) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Diğer() |
|
Anma gerilimi (Alçak basınç) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 Diğer( ) |
|
Bağlı grup |
□Dyn11(geleneksel) □Yyn0 □YNd11 □li0(Tek-faz) □Diğer() |
|
Empedans(%): |
□%4 □%4,5 □%5,5 □%6 □%6,5 □%7,5 □%8 □Diğer( ) |
|
Gerilim düzenleme modu |
□Uyarma olmadan voltaj regülasyonu(geleneksel) □Açık-yükte voltaj regülasyonu(Z) |
|
Gerilim düzenleme aralığı |
□±2*%2,5 □±%5 □±3*%2,5 □Diğer() |
Trafo aksesuar seçimi
|
□Fan □Sıcaklık kontrolü{□ Ortak □485 bilgisayar arayüzü ile} □Kuru kasa{□ Sıradan çelik sac □Alüminyum alaşım » Paslanmaz çelik} □Kuru kasanın koruma seviyesi(□IP20(Geleneksel) □IP( )} □Kuru kasa yüksekliği gereksinimleri{□Yok □Gereksinimler[ ]} □ Kuru değişken kabuğun kablo çıkış modu {□ Yukarı-ve-dışarı □ Yukarı-ve-aşağı □Aşağı-içeri/AŞAĞI-dışarı □Aşağı-içeri/YUKARI-dışarı □Aşağı-içeri/AŞAĞI-dışarı □Aşağı-içeri/ yan-dışarı [□Sol □ Sağ-dışarı]} |
|
Not: 1. (Kuru değişim gereksinimleri 100kVA trafo fanlar içermez, fanlar gibi şarj edilmesi gerekir 2. (Yağ değişiklikleri<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Diğer özel gereksinimler (aşağıda ek ücretler uygulanır)
|
Kuru transformatör |
□Gövde ve alt plaka{□Sıradan □Tamamen yalıtılmış} □Seyahat anahtarı □Manyetik lo □Sıfır bileşen transformatörü □Alçak gerilim kabinine bakır çubuk □Koruyucu ağ □Aydınlatma □100kVA veya daha az Fan □Amortisör |
|
Yağa-batırılmış transformatör |
□Düşük-sıcaklığın olmadığı alanlar için 45 numara yağ □Yük voltajı regülatöründe-belirli marka □400kVA ve altı alçak gerilim çıkışı OABC fazı kablolama terminalleri ile □630kVA veya altı sıcaklık kontrolü gerektirir □800kVA veya altı Alçak gerilim çıkış fazı 0, kablolama terminallerini gerektirir □630kVA ve altı gaz rölesi ile donatılmış olmalıdır |
